二维/三维电磁场仿真软件金宝愽备用网址

凭借我们易于使用和准确的软件，金宝愽备用网址实际上，您可以制作简单到复杂的电磁和机电设备的原型。

Magnet2d/3d是一款强大的仿真软件，全世界的工程师和科学家都将其用于金宝愽备用网址电机的设计。传感器，变压器，执行器，电磁阀或带有永久磁铁或线圈的任何部件。

提高效率。虚拟原型可以节省时间和金钱。可以快速探索多种配置，为降低成本的设计改进提供对性能的洞察。

常见应用

感应电机斜转子的精确建模

这里分析的感应电动机是典型的三相电动机，但是磁铁模型的改进使得包含以前被忽略的特性变得容易。

查看应用程序

感应电机斜转子的精确建模

带磁铁的电机和发电机

感应电动机是磁铁的一个特长。这里分析的感应电动机是典型的三相电动机，但是磁铁模型的改进使得包含以前被忽略的特性变得容易。感应电动机的转子往往有斜槽，以减小转矩脉动；现在可以轻松创建和精确建模。

该模型中的定子绕组是真实的渐开线形状，使用多段扫描选项创建，它有强大的自动混合计算，使创建这些和其他复杂的线圈形状容易。精确模拟线圈意味着可以研究端部效应。

周期边界条件允许建模者利用对称性；在这种情况下，只有一个60度的截面被建模，将问题大小减少6倍。

方法和结果

定子渐开线绕组

其中一个定子渐开线绕组的一半图片显示在左侧。一旦在磁铁中创建此段，它的多个实例可以通过应用转换导入，以创建完整的定子绕组集。可以应用于infolytica软件包中对象的可能转换是规模化的，金宝愽备用网址旋转，后视镜和换档。这些转换的任何数量或组合都可以应用到我们的软件中。金宝愽备用网址

渐开线绕组的简易设计

为了方便我们软件中的3D设备的设计，金宝愽备用网址一个特点，多段扫描，增加了便于设计复杂的路径，如上面所示的渐开线。左边的图像是与渐开线绕组相关的对话框的快照。

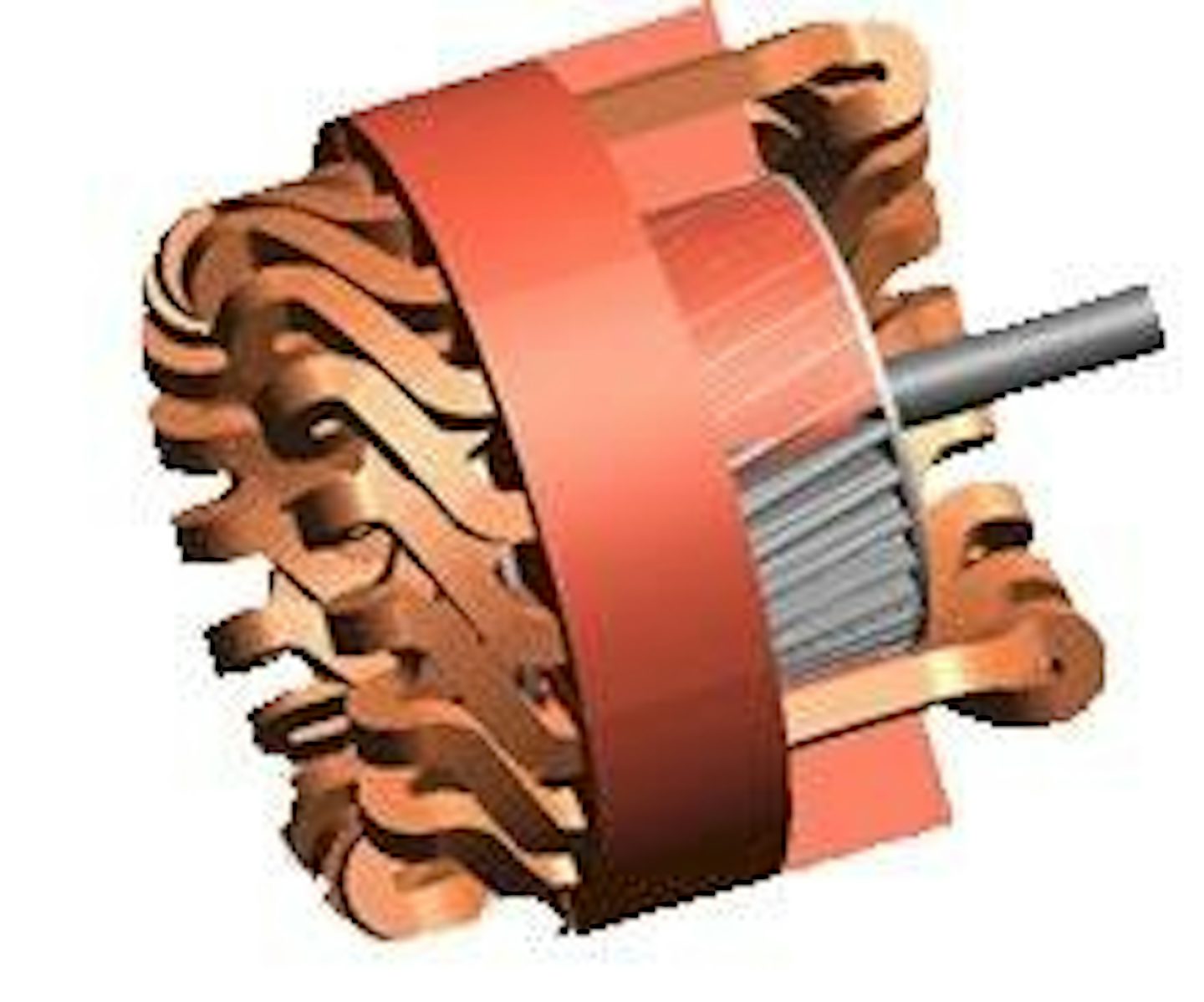

感应电机的剖视图

此处显示了感应电机的分解图；拆下电机的零件，以便更好地观察绕组和倾斜转子。

磁通密度

这是一个箭头和阴影图显示的磁通量密度。转子不显示在现场视图中，只显示一个切片。注意由于转子倾斜，磁场对定子的影响。

磁铁产生的网格

这是一个箭头和阴影图显示的磁通量密度。转子不显示在现场视图中，只显示一个切片。注意由于转子倾斜，磁场对定子的影响。

爪极发电机VHDL-AMS模型的建立

响应面模型（RSM）嵌入到VHDL-AMS文件中，以创建功能上与原始磁铁模型等效的组件。

查看应用程序

爪极发电机VHDL-AMS模型的建立

带磁铁的电机和发电机

利用系统模型发生器建立了爪极交流发电机的VHDL-AMS模型。VHDL-AMS是一种可以被许多电路和系统模拟器读取的格式。包括来自Mentor图形的SystemVision。系统模型发生器通过驱动磁铁，在不同的相电流和转子位置建立爪极响应面模型（RSM），进行大量的静态求解。该RSM嵌入到VHDL-AMS文件中，以创建功能上等同于原始磁铁模型的组件，但在瞬态电路仿真中，可以快速地对其进行评估。
