工程边缘

液体冷却技术

利用Flotherm设计大功率微电子器件的紧凑型液体冷却系统

唐公岳,雍汉Boon Long Lau萧武张还有丹尼尔·敏·伍瑞,微电子研究所,科学机构,技术和研究,新加坡

红外冷却可以提供一个简单的,低成本,有效的,以及可靠的微电子器件冷却方案。然而,随着热通量耗散的增加,目前的空气冷却技术还不足以用于新的大功率设备。当热通量超过100 W/cm2时,对于大多数应用来说,空气冷却方法已经不适用了。因此,对大功率芯片微电子器件的液体冷却技术提出了更高的要求。

液体冷却技术主要有两种模式;单相冷却和两相冷却。

考虑到两相液体冷却系统的更高的压降和复杂性,将单相液体冷却技术用于高热通量微处理器是一个有吸引力的选择。对于单相液体冷却技术,微通道和微射流散热器都可以消散高功率电子设备中的高热通量。与冲击式微射流相比,微通道冷却具有较低的平均传热系数,但微通道内的冷却液可以与较大的有效表面积(每个通道内有多个壁)进行能量交换。将这些方法组合成一个混合微冷却器将是理想的方法。

拟议的液体冷却系统包括三个主要部件:

  1. 一种硅基混合微冷器,具有多个排水微槽(MDMTS);;
  2. 定制的紧凑型液-液换热器;和
  3. 商用微型泵。

微电子芯片的紧凑型液体冷却系统如图1(a)所示。它主要由一个微冷器来去除高性能芯片的热量,用于驱动液体流动的商用微型泵,把热量从芯片传送到外部热交换器,热量被转移到二次流体中,然后被排出到周围环境中。

图像
图1。紧凑型液体冷却系统示意图。(a)系统的概念设计。(b)系统中的液流回路。(c)系统中的热流路。

为了最大限度地提高系统性能,在设计拟用液体冷却系统时,应考虑以下设计标准:

  1. 避免大的压降。芯片冷却侧回路的流量应保持在低水平;;
  2. 换热器应紧凑,换热效率高。或传热密度;和
  3. 它必须使换热器的热阻和压降保持在明显低于微冷器的水平。

硅基微冷却器,结合微通道和射流冲击的优点,已开发用于散热大功率集成电路芯片的热通量。图2显示了用于微通道模式的混合硅微冷却器的概念设计,喷嘴,还有MDMTs。如图2(a)所示,在拟议的MDMTS设计中,两个管沟之间各有两个喷嘴。从微射流喷嘴流出的射流撞击到顶壁上,被限制沿着微通道流动,然后从附近的排水沟中出来。

图像

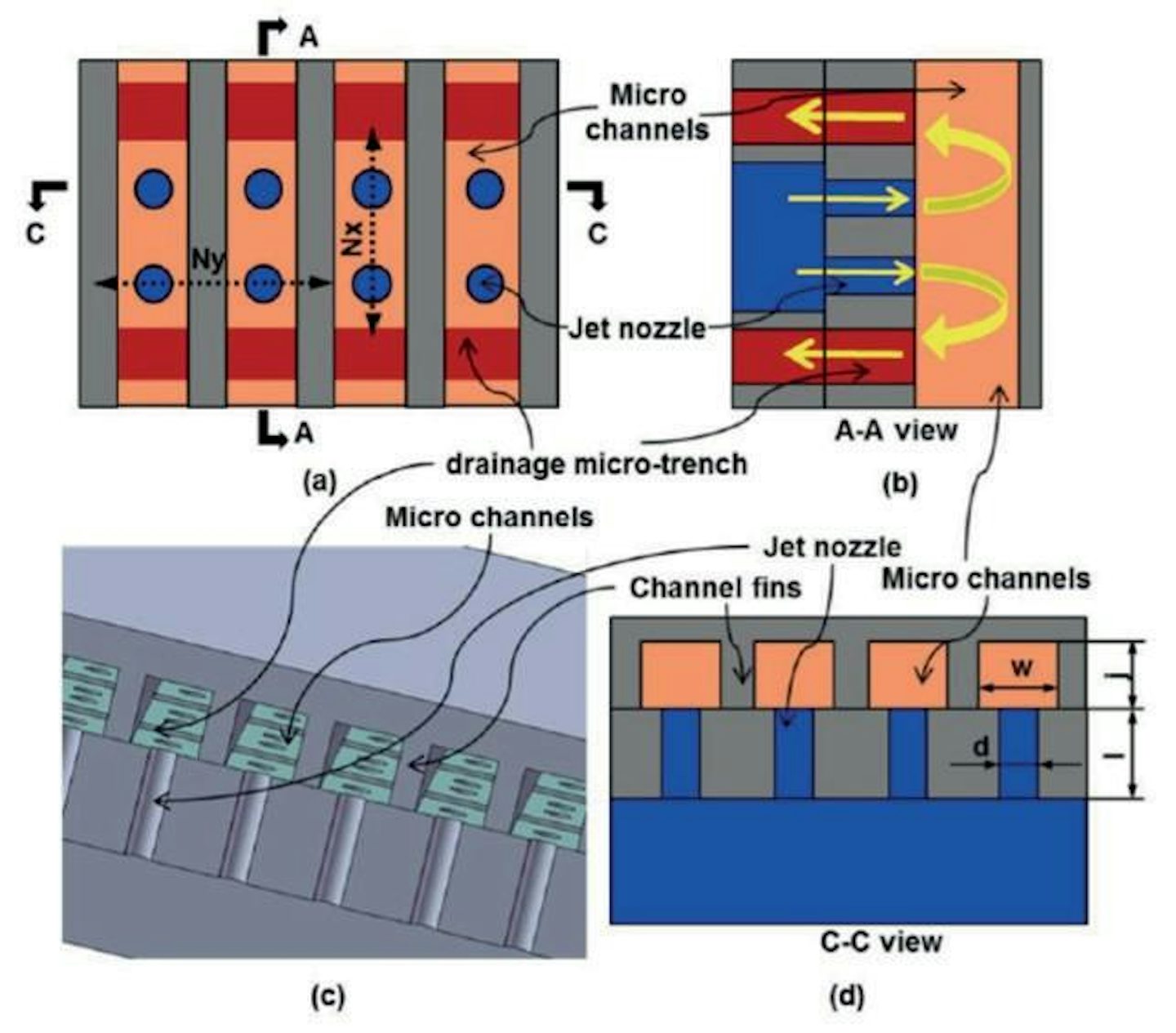

图2。提出的混合微冷却器与MDMTS设计的示意图。(a)微通道的模式,喷嘴,还有MDMTs。(b)A-A横截面的侧视图。(c)三维等距视图。(d)C-C横截面图。

对于这项工作,这个计算流体力学使用Flotherm®进行建模和仿真,以优化微冷器设计。对于尺寸为7×7平方毫米的芯片,微型喷射阵列的设计覆盖面积为8×8平方毫米,用于冷却。喷嘴直径固定在100μm。喷嘴长度,微通道宽度,为了评价射流与壁面距离对微冷器热性能的影响,模型中采用了不同的射流与壁面距离。其他参数包括9个宽度为150μm的排水沟,16个喷嘴沿微通道方向,21个喷嘴沿排水沟方向。微冷却器中的冷却液是入口温度为25°C的水。热芯片设置175 W的热源,微冷器入口设置20千帕表压。产生了一百万个细胞的网格,并进行了网格独立性研究。筛孔数足以在1%左右获得液压和热性能的精度。喷嘴长度的影响,微通道宽度,对微冷器热性能的jtw距离为,分别如图3-5所示。

图像

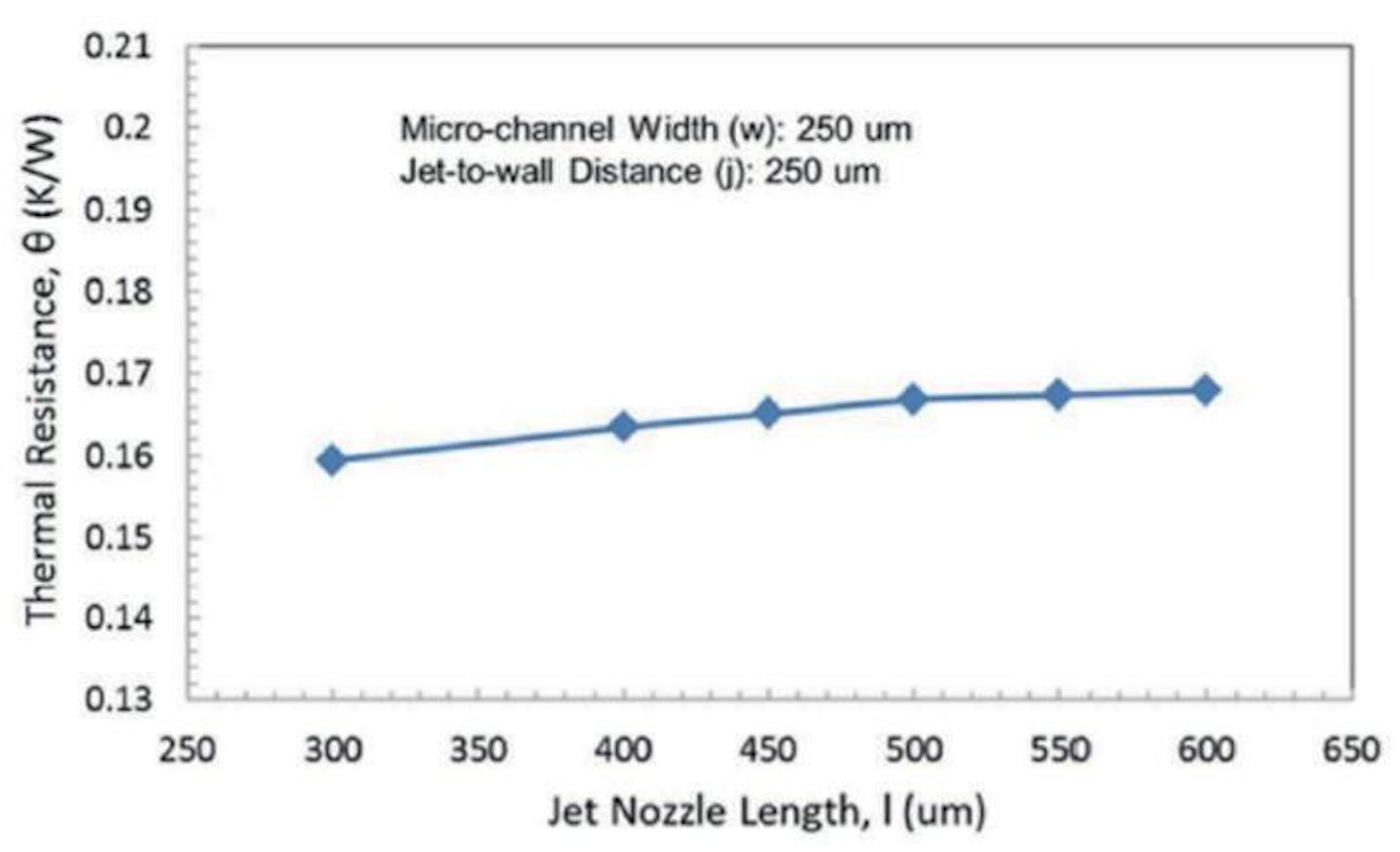

图3。喷嘴长度对微冷器热阻的影响。
图像

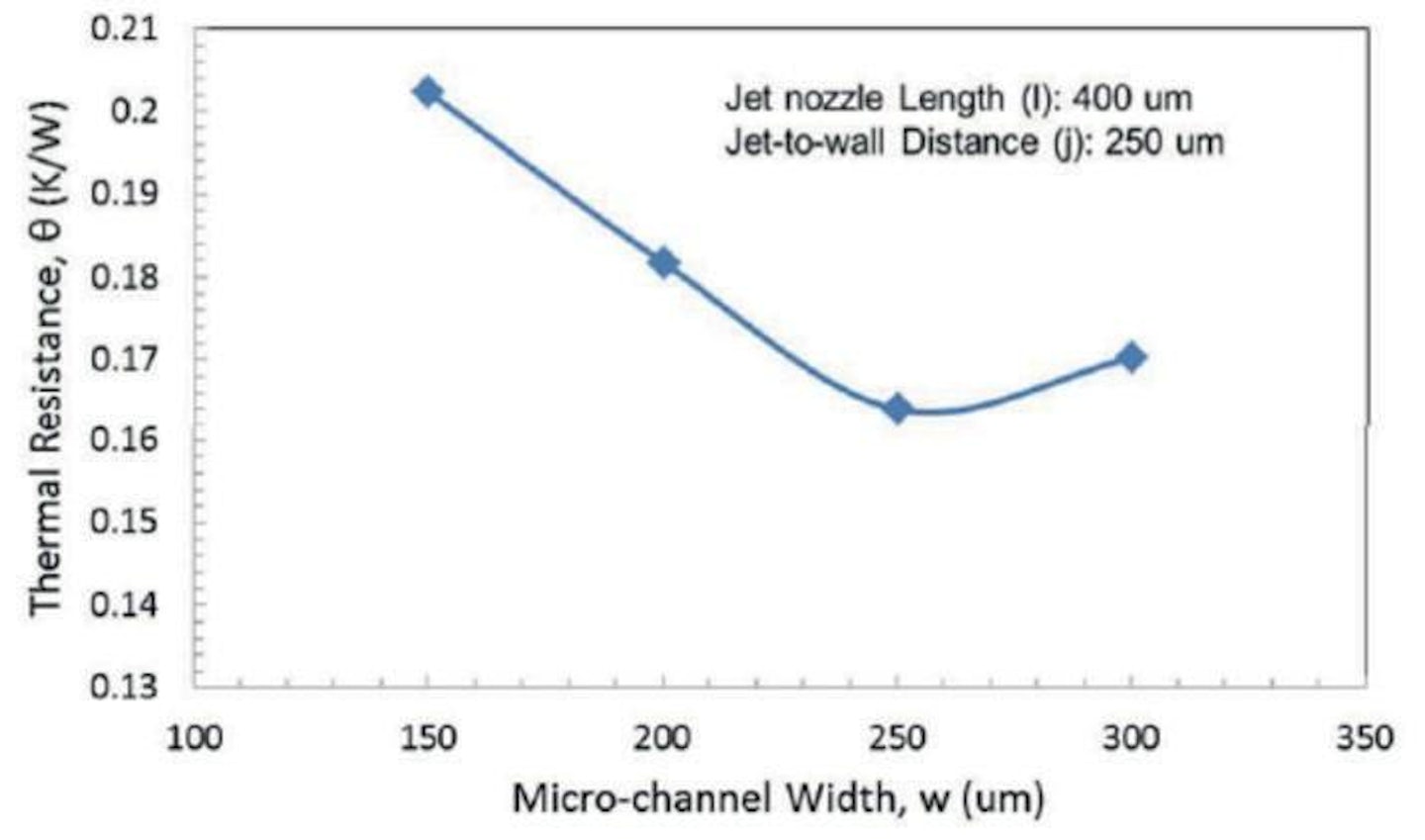

图4。微通道宽度对微冷器热阻的影响。
图像

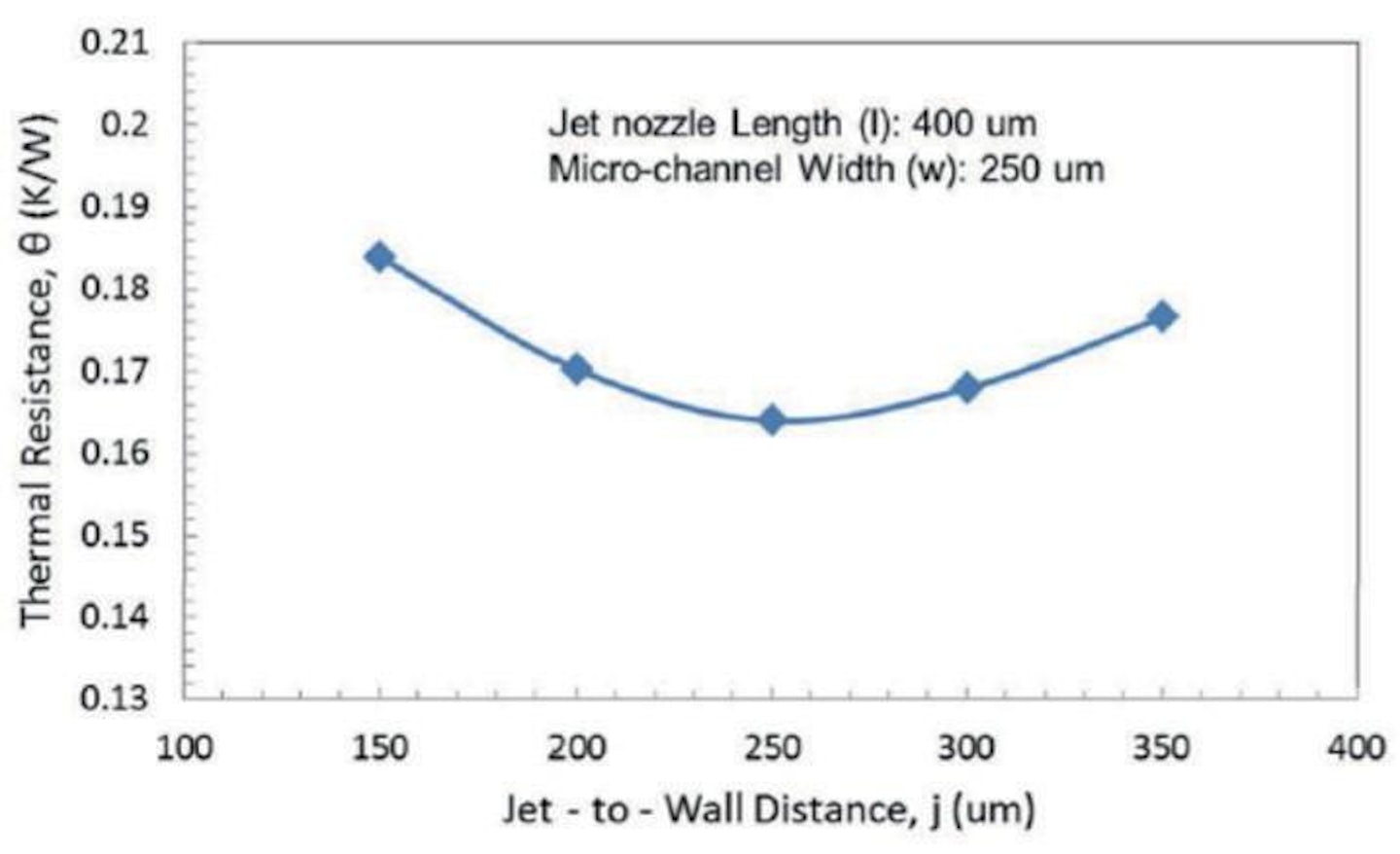

图5。结对微冷器热阻随JTW距离的变化。

选择液-液换热器是因为它具有更高的换热效率,更小的尺寸,集中管理通过设备冷却的二次液体流量,例如冷却剂分配装置。

本文研究了两种液-液换热器结构。第一个热交换器(HEX-A)在市场上可买到,具有逆流配置,并以此为基准对二次换热器(HEX-B)进行了优化设计。Hex-B是一种定制的紧凑型热交换器,代表交叉流配置,由微型通道层组成,可交替堆叠,用于冷热流体流动。Hex-A具有逆流配置,如图6(a)所示;热流体层和冷流体层交替堆叠,用金属板隔开。共有11层不锈钢(SS)层,包括顶部和底部盖板,每层厚度为1.1 mm。

这些金属层形成了十层液体通道,其中冷液五层,热液五层。Hex-A的总尺寸为204 mm长、74 mm宽、25 mm高。Hex-B采用交叉流结构设计,如图6(b)所示,热流体和冷流体堆积在其中,两种流道呈90°角布置。Hex-B的目标是具有与Hex-A相似的性能,同时具有比Hex-A更小的占地面积。利用浮质模拟了换热器内的热流分布。

图6。本文针对(a)商用换热器A(Hex-A)的逆流配置和(b)定制换热器B(Hex-B)的横流配置,研究了换热器的原理配置。

对于热交换器的冷流回路,入口流速在0.4至2 l/min之间变化,固定温度为25°C。而对于热流回路,流速固定为0.4 l/min。热交换器热流回路中的入口流量温度固定为40°C,以供案例研究。

由于雷诺数相对较小,假设为层流。生成530K网格,进行网格独立性研究。流场,压力,并通过建模和仿真得到温度;因此,不同位置的液体温度可以通过获得的温度分布图来获取。利用hex-a的性能对优化后的hex-b性能进行了基准测试。图7显示了Hex-A中温度分布的模拟结果。在这种情况下,冷、热流回路流量均为0.4L/min;冷流回路的入口流体温度为25°C,热交换器的热流回路的入口流体温度为40°C。

图7。商用换热器A内温度场的模拟结果。

通过提取换热器的传热密度来评价换热器的热效率。HEX-A的传热密度随液体流量的变化如图8所示。热流回路中的流速固定为0.4 l/min。冷流回路的入口流体温度为25°C,热流回路的入口流体温度为40°C。当流量较低时,传热密度对流量很敏感(例如,小于1 l/min)当流量较大时,对流量的敏感度较低。换热器中的压力降对冷却系统也很重要。图8还显示了HEX-A的压降随流量的变化。热流回路和冷流回路中的流量保持不变。果不其然,换热器中的压力降随着流量的增加而增加。

图像

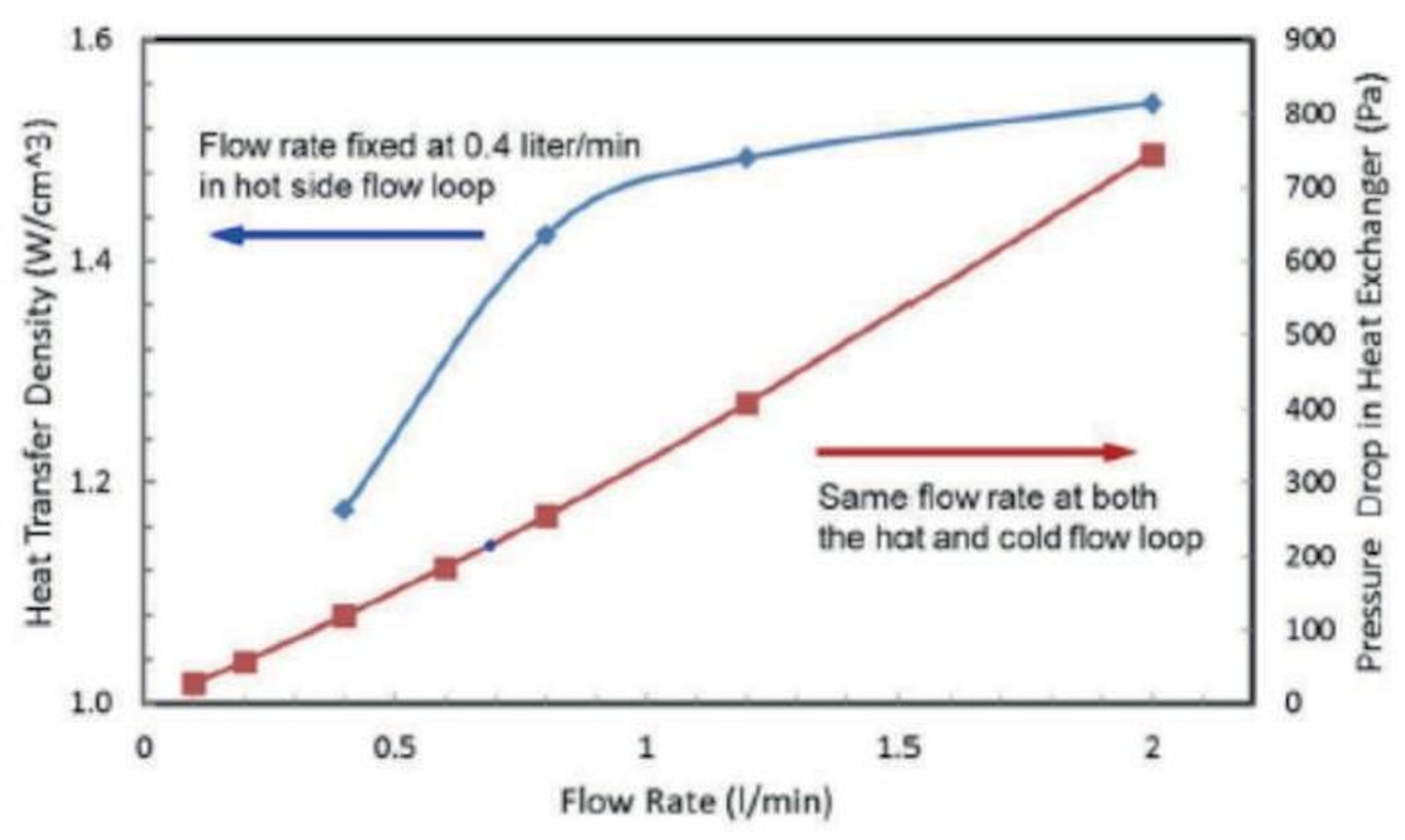

图8。传热密度的变化,以及在规定条件下以hex-a为单位的压降。

为了设计紧凑的Hex-B,首先建立了以4×9通道为各流体侧的模拟模型,以20×20 mm为设计起点。为保证计算精度,在每个通道横截面上分配6×6个单元。网格数为120万个单元得到网格无关解。模拟结果如图9所示。带初始配置的Hex-B,仅在规定条件下提供约110 W的传热能力,这对于系统设计目标来说太低了。因此,进一步优化设计,提高功耗能力。

图像

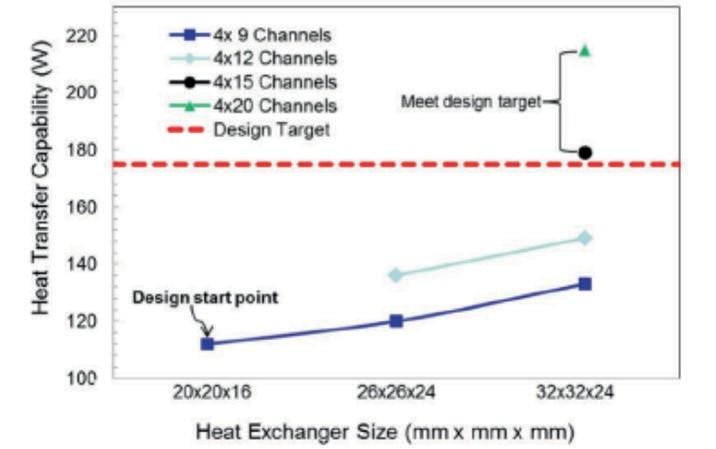

图9。在规定条件下,通道数和Hex-B的占地面积尺寸对传热能力的影响

hex-b的优化包括:增加通道数量,脚印尺寸的增加和具有更高热导率的材料的不同。图9显示了通道数和封装尺寸对Hex-B热性能的影响。热性能随着通道数和占地面积的增加而增加。占地面积32×32mm,通道数≥15的换热器,其传热能力超过设计功率175W,达到设计目标。换热器材料类型的影响如图10所示。SS导热系数为16 W/mk,热性能会低于设计目标,这不是Hex-B的首选材料。此外,铝热交换器的热性能与铜热交换器相似。因此,由于铝热交换器重量轻,建议实际制作。

图像

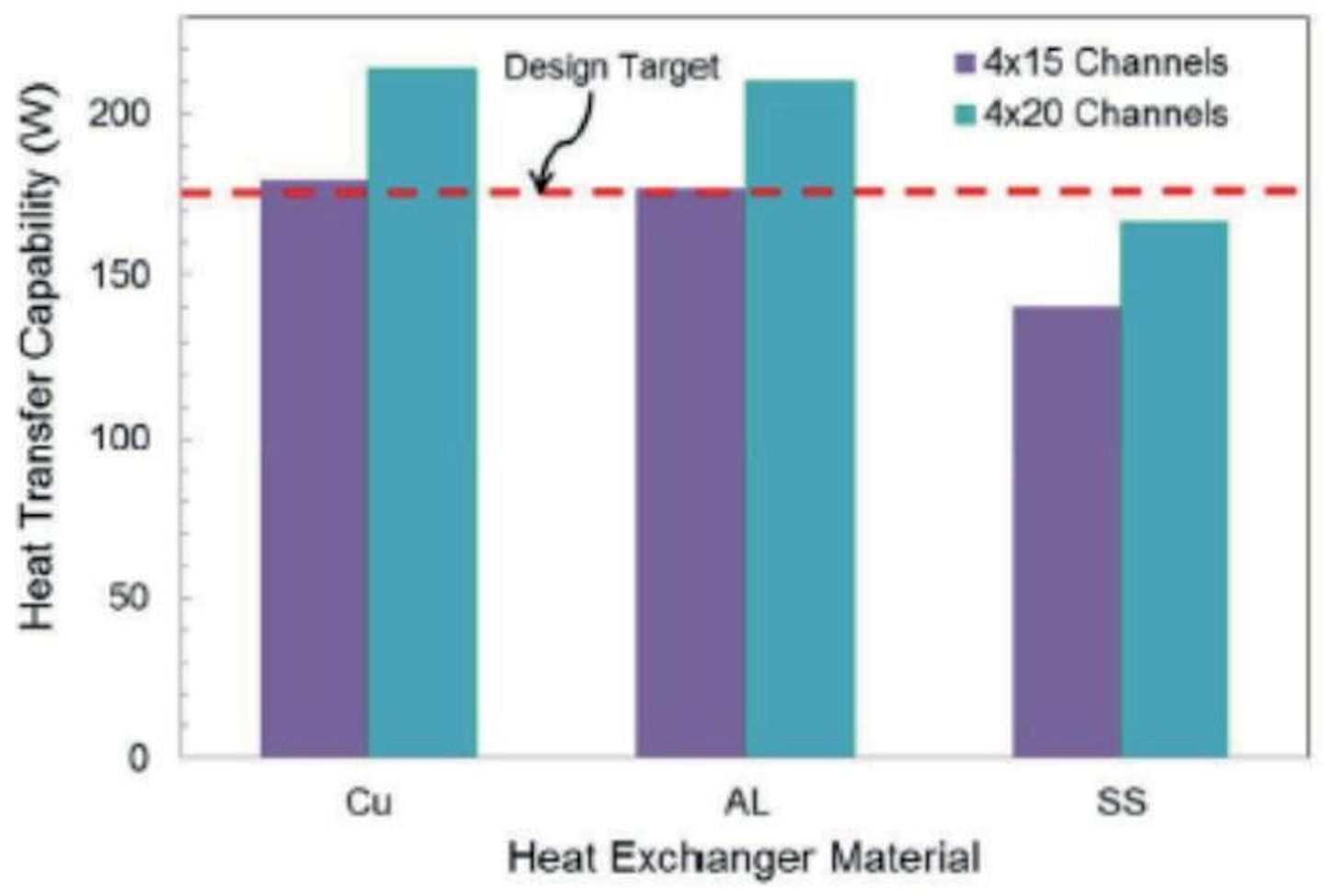

图10。材料对Hex-B在特定条件下的传热性能的影响。

基于以上分析,优化后的换热器占地面积为32×32mm,两种流体的每排通道数均为15个。它是由铝制成的。图11显示了最终设计的HEX-B温度曲线的模拟结果。

图11。六角B型钢在规定条件下的最终设计温度场模拟结果。(a)顶视图。(b)侧视图。

为了评估HEX-B设计的有效性,比较了HEX-B与HEX-A的传热密度和压降。图12显示了在指定条件下Hex-A和Hex-B之间的传热密度比较。

图像

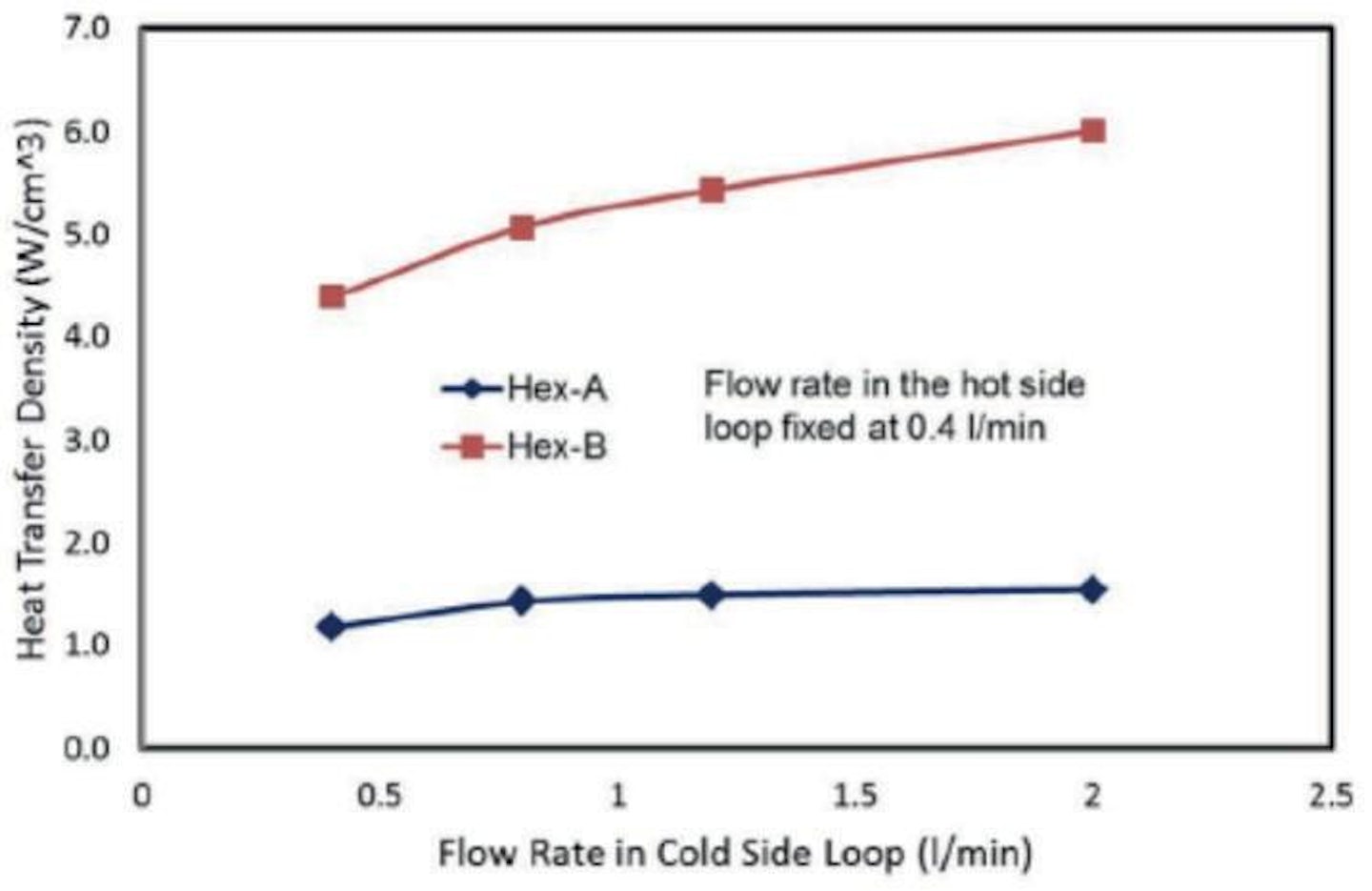

图12。在规定条件下,Hex-A和Hex-B的传热密度比较。

图13显示了在指定条件下Hex-A和Hex-B的压降比较。

图像

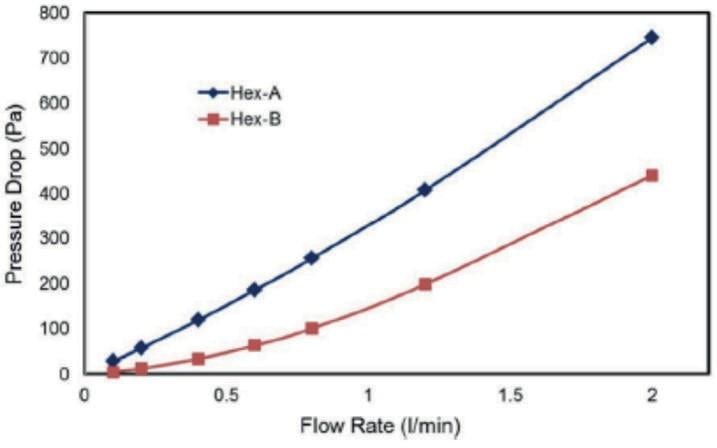

图13。在规定条件下,Hex-A和Hex-B的压降比较。

与Hex-A相比,Hex-B的传热密度更高,压力更低,确认这种紧凑型热交换器的高效性。优化的六角形B是由铝,包括热流体和冷流体的双通道。硅橡胶被用作密封圈。新制造的换热器重量为0.23kg,所有连接法兰,比Hex-A小得多,重1.20公斤。此外,新型换热器的占地面积比Hex-A小得多。如图14所示。优化后的紧凑型六角B具有较大的传热面积比和效率。

图像

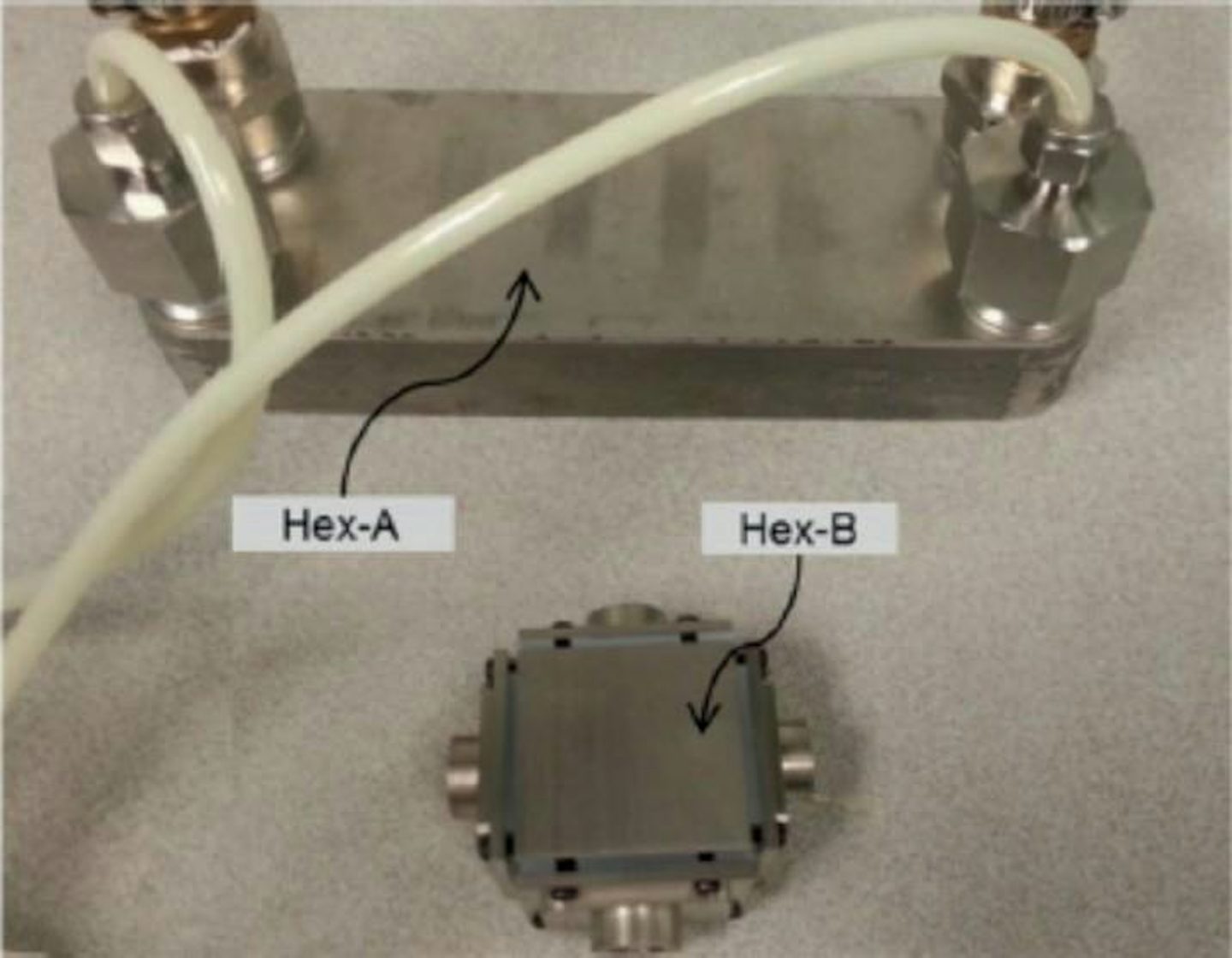

图14。商用Hex-A和定制Hex-B封装尺寸的比较

液体冷却系统设计的另一个主要目标是通过选择泵送功率低、体积小的微泵来减小系统的压力降,从而达到系统的紧凑性。模拟和测量的压降与换热器和微冷却器中的流速的变化如图15和16所示。分别。结果表明,实验测得的压降与模拟值吻合较好。模拟结果略低于实测值(5%~10%)。

图像

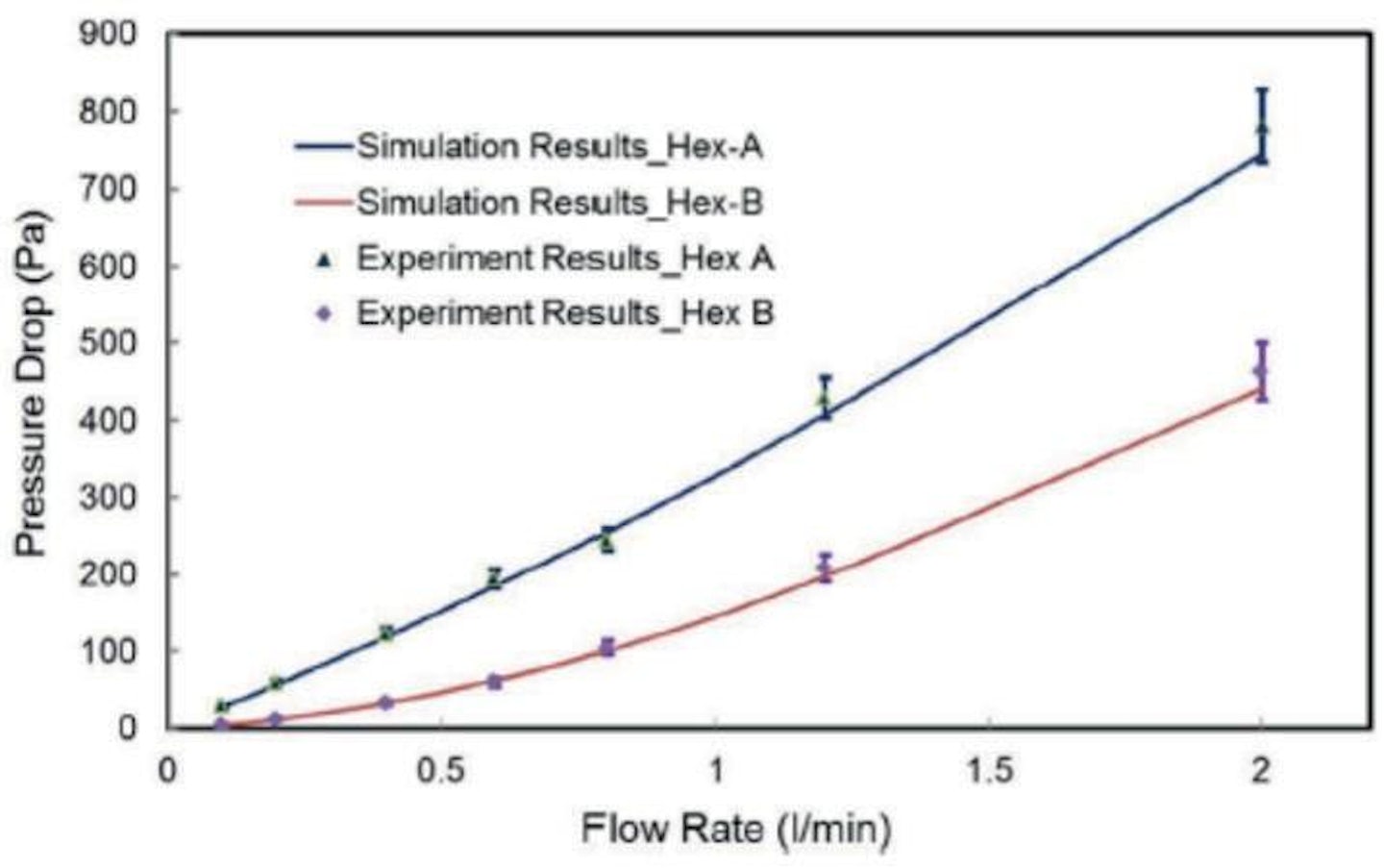

图15。商用热交换器(HEX-A)和定制紧凑型热交换器的压力降。换热器(Hex-B)。
图像

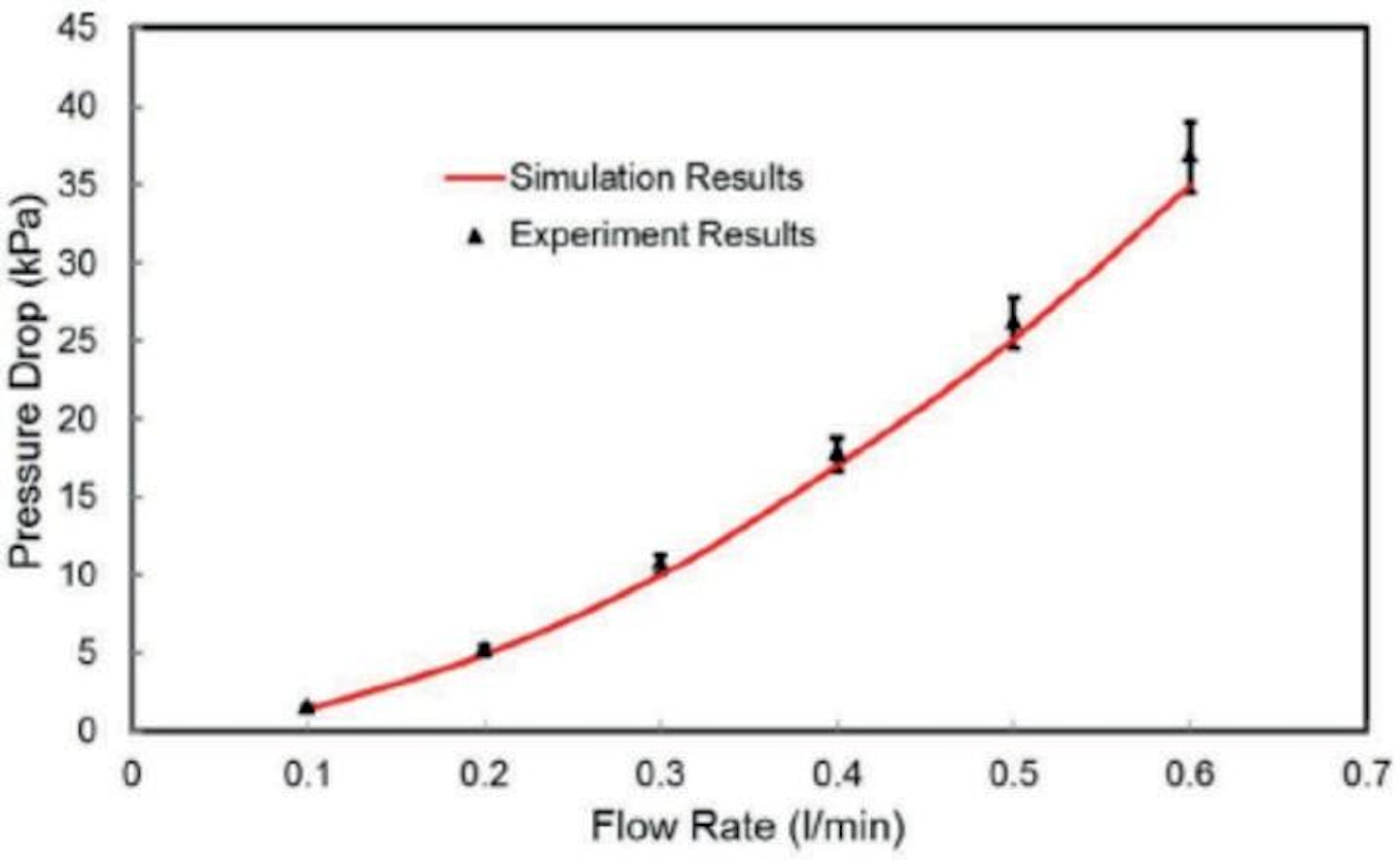

图16。微冷器压力降

新设计和制造的紧凑型HEX-B的压降约为HEX-A压降的一半。也可以看出,带有微喷嘴和微通道的微冷器是整个系统压降的主要原因。占系统压降的97~99%左右。微冷却器和换热器中的系统压降比例如图17所示。这表明该系统的水力设计是有效的,换热器内的压力降已降到合理水平。

图像

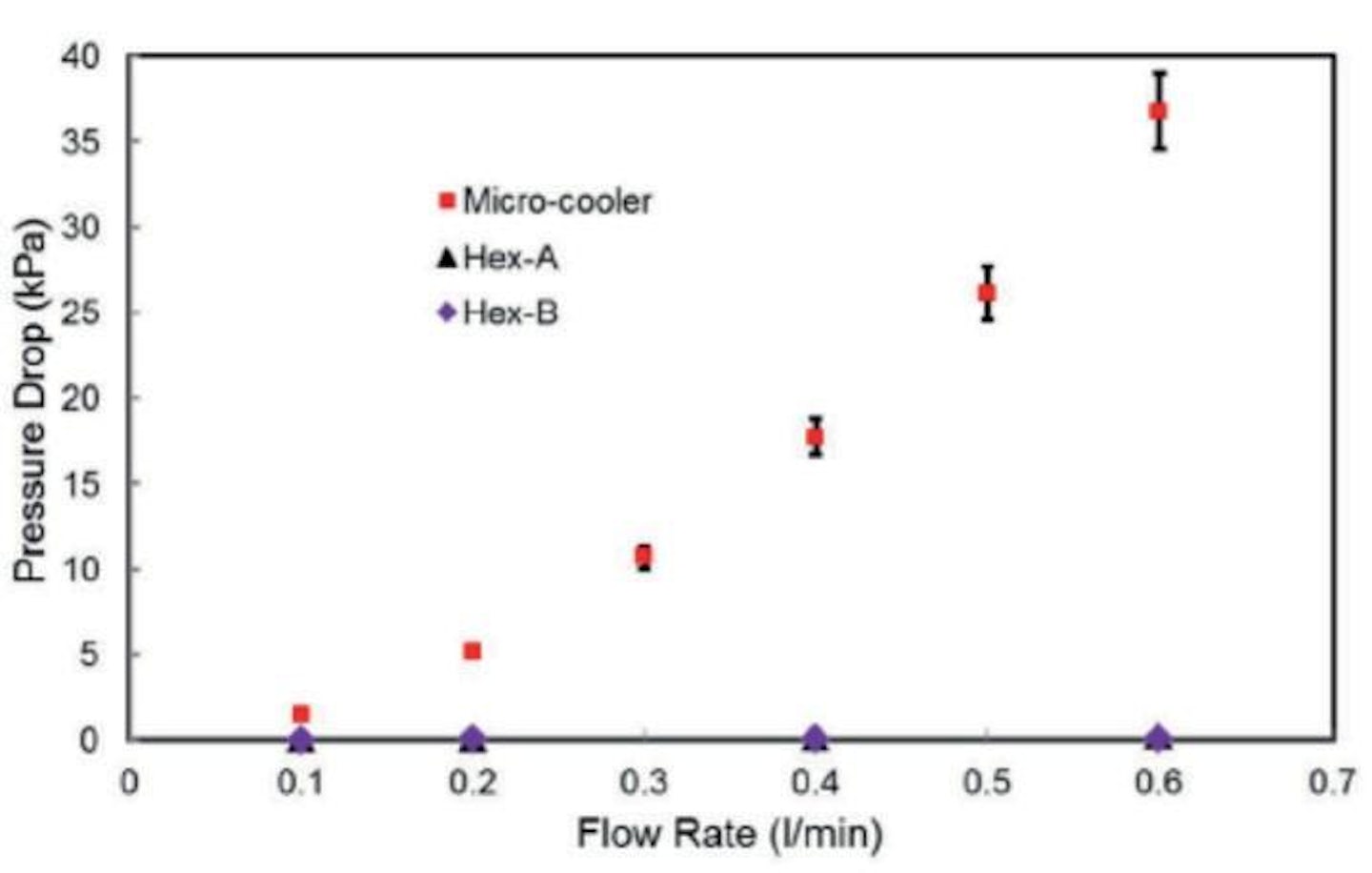

图17。微冷器和换热器的实测压降比较。

通过提取热阻来评价整个系统的热性能。系统的一维热网示意图如图18所示。由此可见,系统对环境热阻(θja)的连接由两部分组成;第一部分是从结到微冷器(θjc)的热阻。代表微冷器的热性能,另一个代表微冷器对环境的热阻(θca)。它代表热交换器的热性能。

硅微冷器系统的设计目标是具有350 W/cm2的散热能力。相当于7×7毫米芯片上175瓦的热功率。假设系统在40°C的环境中工作,允许结温为85℃。该系统的连接至环境热阻的设计目标约为0.25°C/W。

图18。系统热阻分析示意图。

在测试中,热测试芯片的功率从50到200 W不等。测量不同芯片功率下的芯片温度,结果如图所示。19。在试验过程中,热回路的流速保持在0.4 l/min,冷回路的流速保持在2 l/min。可以看出,芯片温度随芯片功率的增加而线性上升,虽然,系统的总热阻,包括微冷却器的热阻和换热器的热阻,已获取。结果如图20所示。当冷流回路中的流量增加时,换热器的热阻降低,因此,随着冷流回路流量的增加,系统整体热阻降低。仔细检查图20,结果表明,微冷器是影响系统整体热阻的主要因素。约占总热阻的80~90%。而换热器仅占整个系统热阻的10~20%左右。此外,Hex-B的热阻略大于Hex-A的热阻。而hex-b比hex-a小得多,也轻得多。

图像

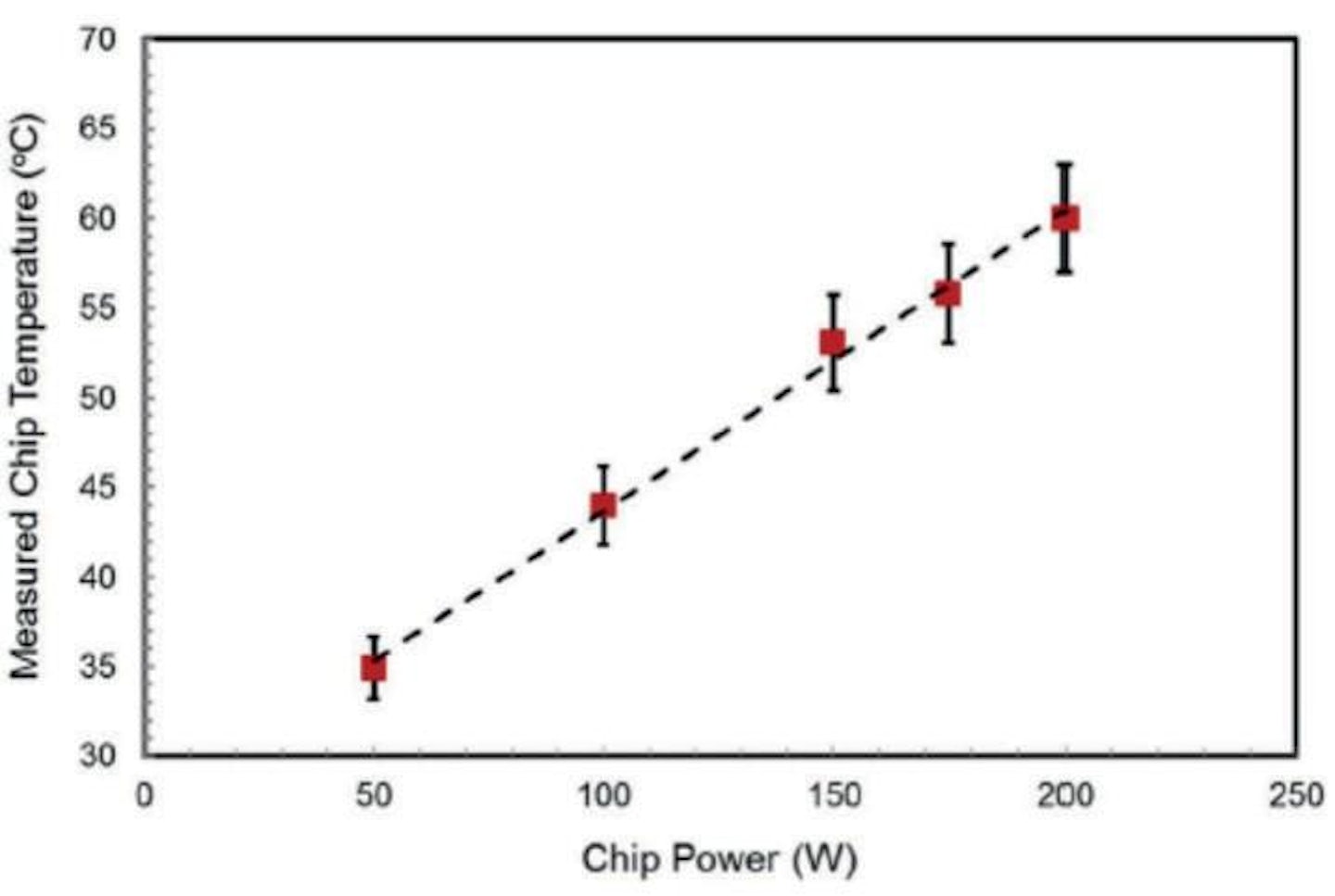

图19。通过LR摄像机测量不同芯片功率下的芯片温度。
图像

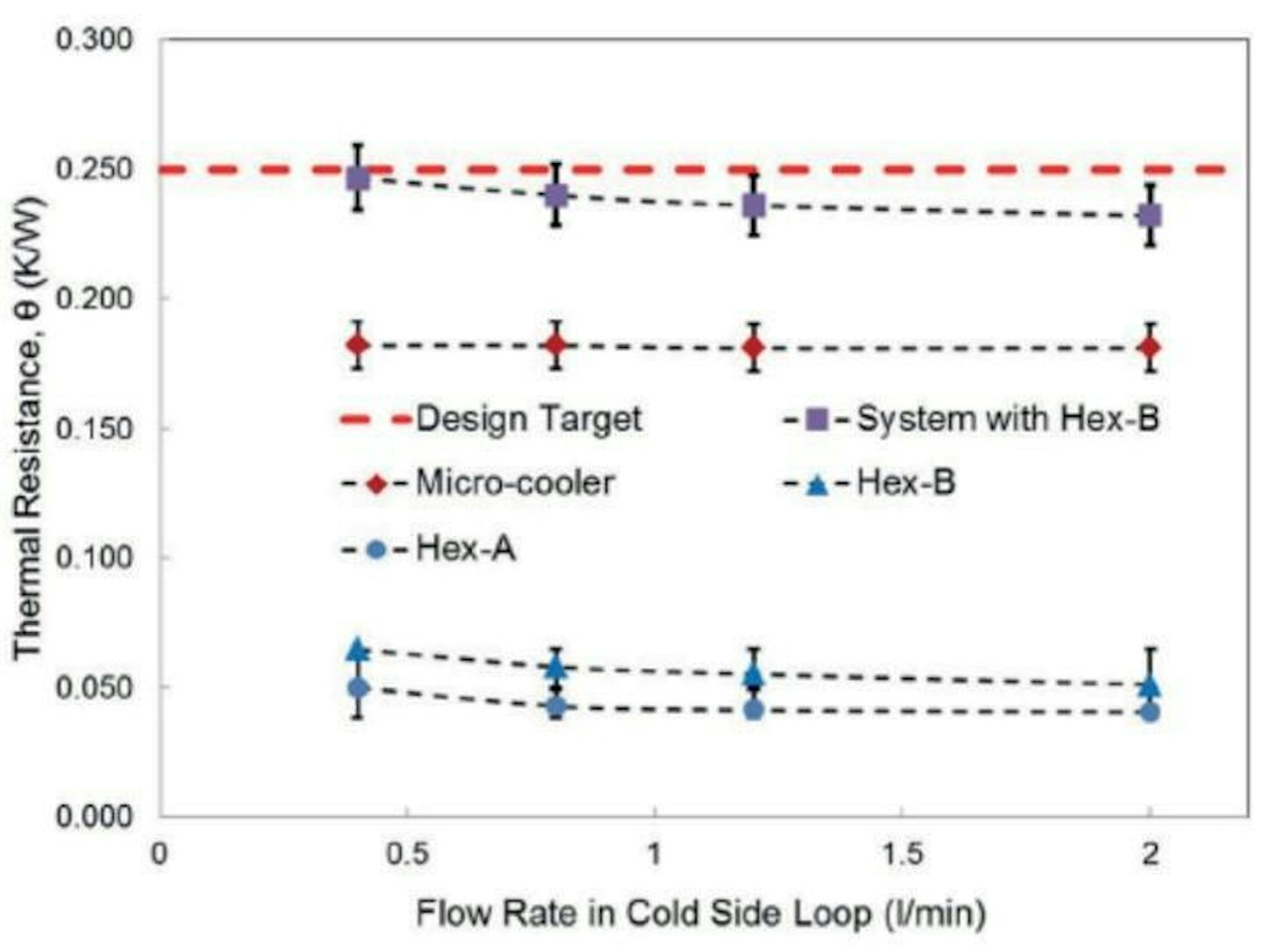

图20。热交换器的实测热阻,微型冷却器,全系统采用紧凑型六角B(功率175W)组装而成。

此外,HEX-B中的压降仅为HEX-A中压降的一半。此外,如图21所示,HEX-B的传热密度远高于HEX-A。因此,可以得出结论,对于本文的应用,HEX-B的设计比HEX-A的设计更为有效。

此外,所研制的紧凑型冷却系统能够满足175-W散热能力的设计目标,泵送功率为0.1 W。

图像

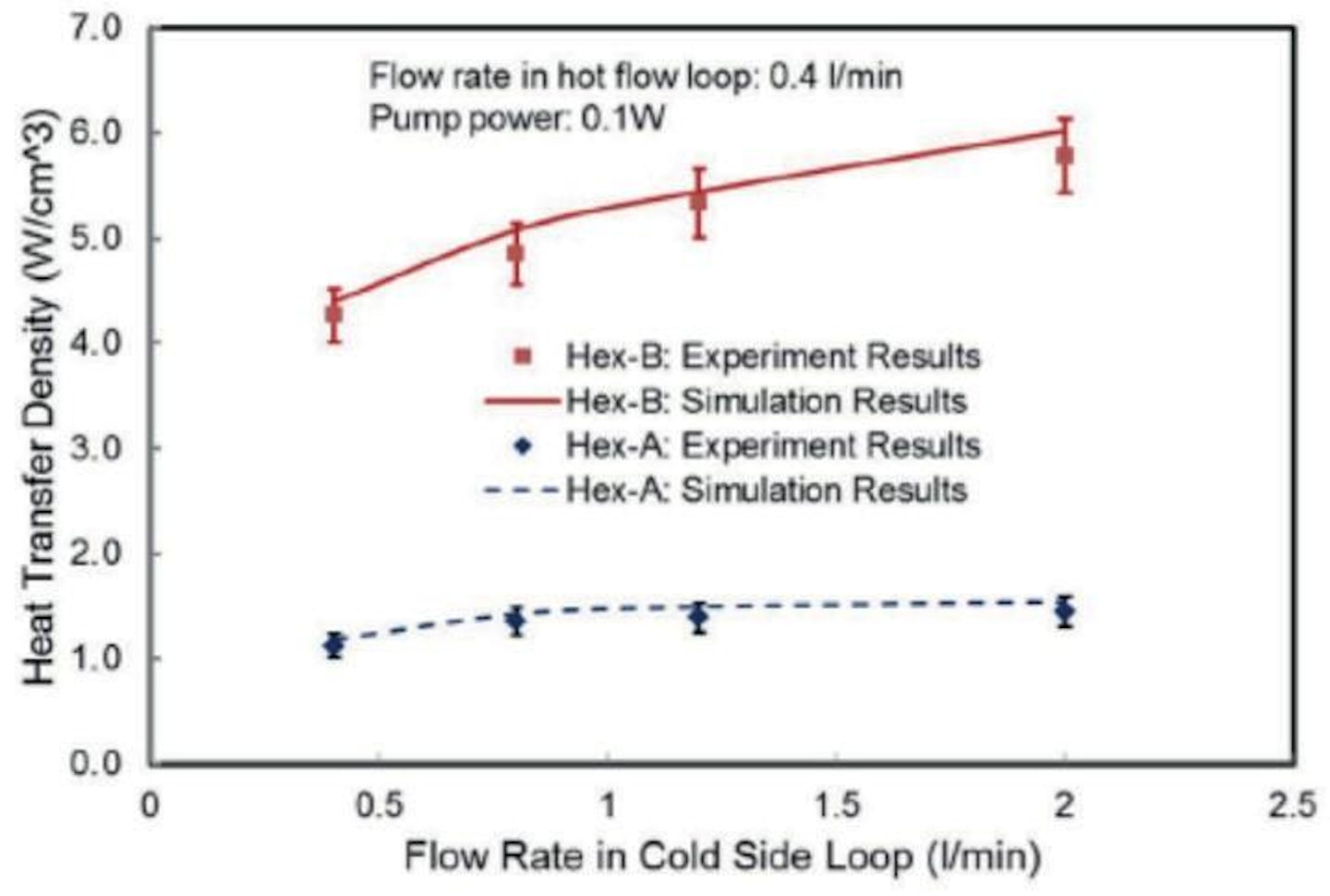

图21。商业热传递A和紧凑型Hex-B(功率为175W)的热传递密度测量值。

参考文献:

IEEE组件事务,包装和制造技术,卷。6,不。5,2016年5月

开发紧凑高效的液体

大功率微电子器件用硅微冷却器冷却系统,雍汉Boon Long Lau萧武张高级会员,IEEE和

丹尼尔·敏宇
