工程边缘

极客中心干手最快的方法是什么?弗洛伊德调查…

罗宾·博诺夫,市场开发经理,明导国际

杰克集线器

没有很大的手,事实恰恰相反,所以这并不是说我花了太多的时间站在那里,刚洗过的手放在公共/办公室厕所的对流式干手机下面(不管怎样,谁家里有这些东西?)每当我这样做的时候,我总是想知道我是否做得对。我应该转动我的手,把它们放在一个位置,如果是这样,哪个位置?他们为什么不在学校教我们这些东西?我有更好的事情要做,而不是站在这里希望有一些纸巾来擦干我的手,所以提出这个问题是合乎逻辑的。”在这样的烘干机下,最快的烘干方法是什么?“就是那种可以用弗洛伊德回答的问题!!

图像

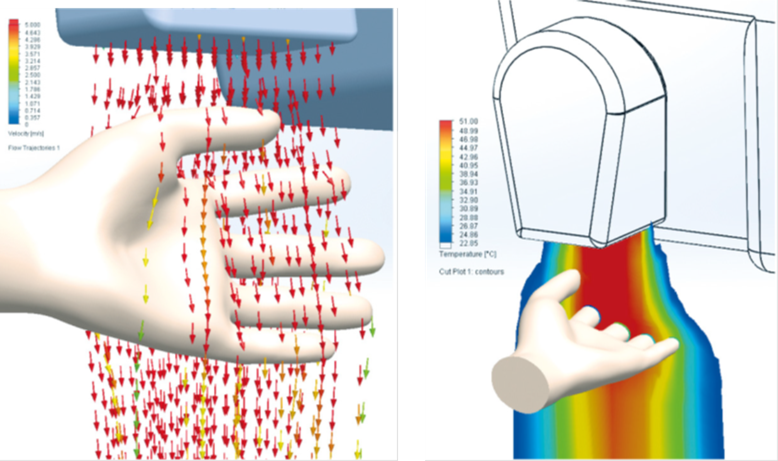

图1。对流干燥手的Flefd模型

将一只手置于质量流边界条件下,应用于对流式干手机部件的底面,建立了一个三维模型。热风吹过手并进行了瞬态模拟。

解构一个问题以确保正确回答总是一个好主意。“干”是什么意思?在手部干燥方面,我发现,通常认为手部干燥是因为它失去了90%的最初附着在皮肤上的水分。

FloEFD具有“水膜”功能,可以模拟表面的水量,包括蒸发的瞬态效应。瞬态模拟要求干燥开始时水膜厚度的初始条件。我选择了25微米(尽管我确实找到了手浸入水中并从水浴中收回后的100微米水膜厚度的任何参考)。

我模拟手在10个不同的方向和跟踪减少总水膜质量随着时间的推移。这些方向的相对减少,以及手旋转时的干燥速度比较,如下图所示。由于这项研究的性质,我把时间轴留空了。

当手垂直方向时,它最快达到90%干燥状态(设计点10)。湿手的两侧都被同时经过两侧的热气流充分干燥。最慢的干燥是当手接近水平时(设计点7)。在这里,手背很好地隔绝了热空气,尽管最初的水量很快减少(手掌完全干燥),但手背需要更长的时间。

进一步深入了解干燥过程可以看到,当表面绘制水膜厚度在不同比例的水膜质量减少减少。红色代表一层厚厚的水膜,蓝色代表皮肤干燥。手指先干燥,因为它们的表面积与体积成正比,掌纹最后。

我以为旋转的手干得最快,事实并非如此。尽管在给定的时间段内,热空气流量明显增加了手表面积,它停留的时间不足以使水膜在局部快速干燥。当然,最后,它是最快的完全干燥,但是到那时你可以回到酒吧享受下一杯啤酒了。

所以,下次你擦干手的时候,保持垂直并耐心(除非你当然用纸巾!)

图像

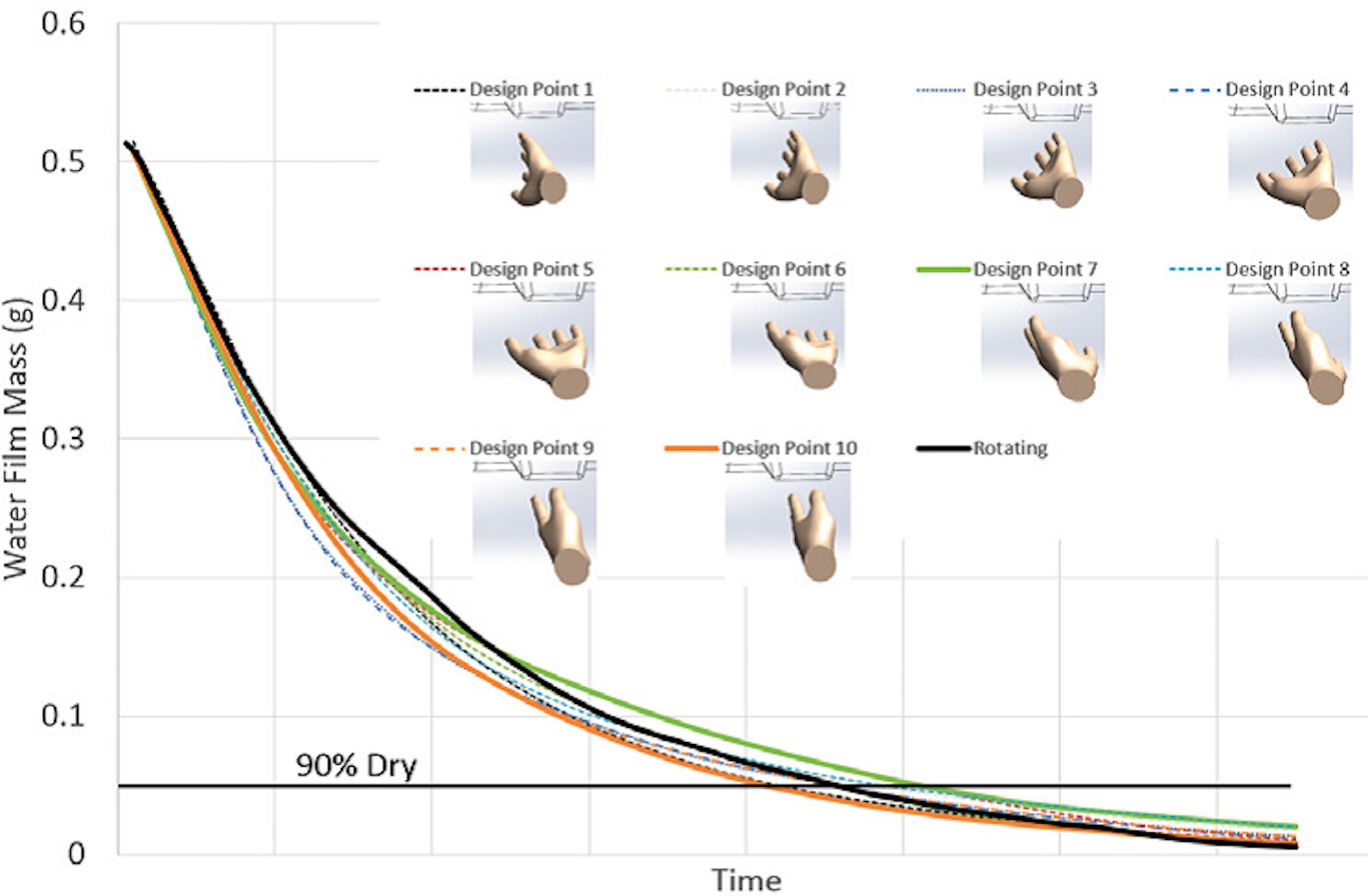

图2。不同方向手的水膜质量降低率
图像

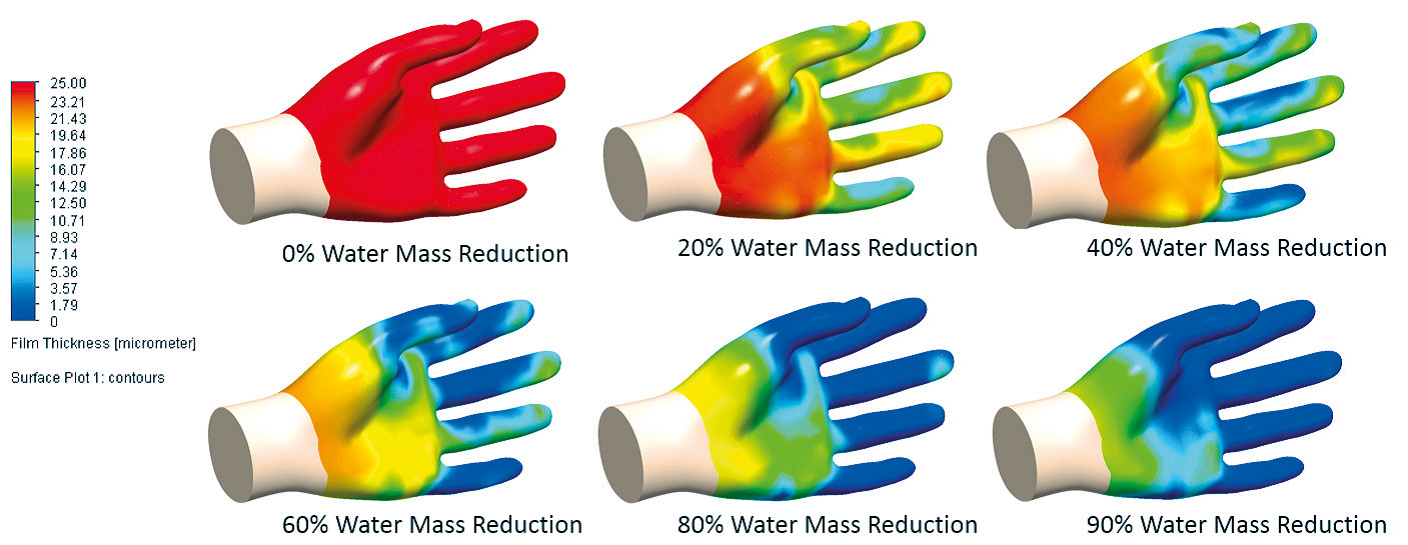

图3。垂直手向水膜厚度减小
